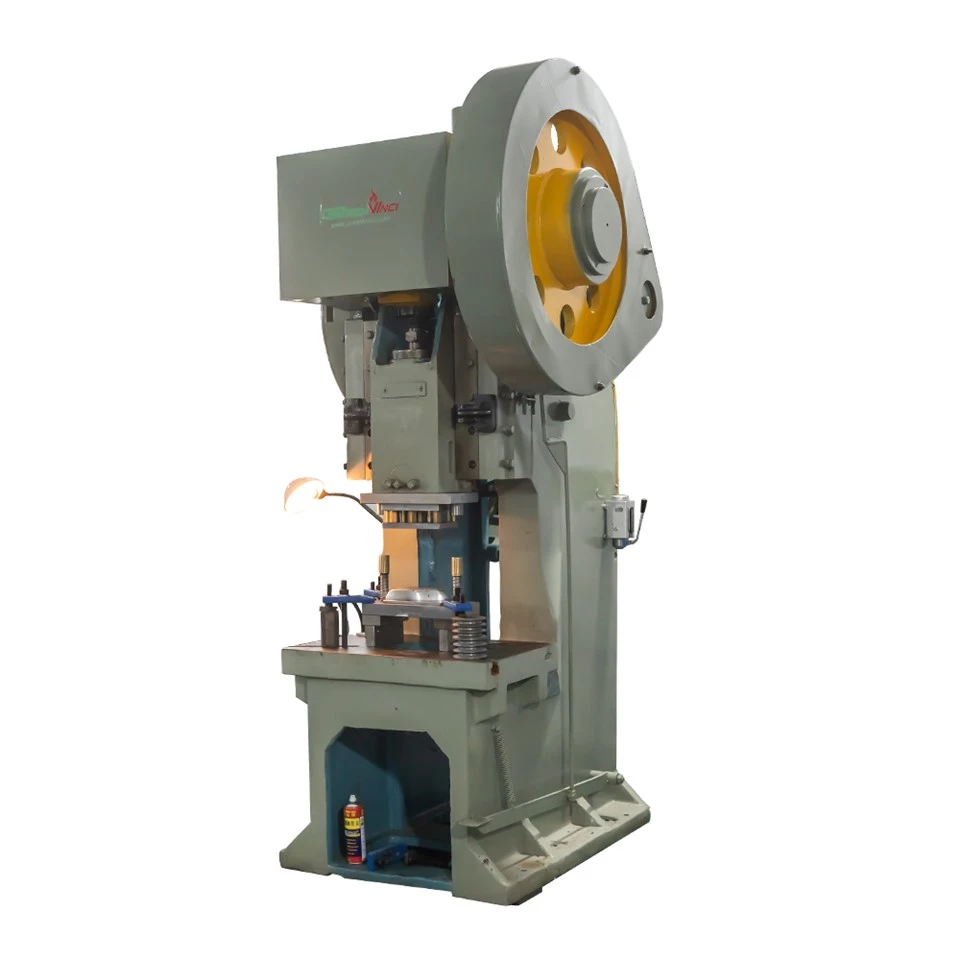

മെക്കാനിക്കൽ പ്രസ്സ് മെഷീൻ
മെഷീൻ തത്വം
ഒരു മെക്കാനിക്കൽ പ്രസ്സ് മെഷീൻ്റെ ഡിസൈൻ തത്വം വൃത്താകൃതിയിലുള്ള ചലനത്തെ രേഖീയ ചലനമാക്കി മാറ്റുക എന്നതാണ്. പ്രധാന മോട്ടോർ പവർ ഉത്പാദിപ്പിക്കുന്നു, ഫ്ലൈ വീൽ ഓടിക്കുന്നു, ഇത് ഒരു ക്ലച്ചിലൂടെ ഗിയറുകൾ, ഒരു ക്രാങ്ക്ഷാഫ്റ്റ് (അല്ലെങ്കിൽ എക്സെൻട്രിക് ഗിയർ), കണക്റ്റിംഗ് വടികൾ എന്നിവ ഓടിക്കുന്നു, സ്ലൈഡറിന് ലീനിയർ ചലനം കൈവരിക്കുന്നു. പ്രധാന മോട്ടോർ മുതൽ ബന്ധിപ്പിക്കുന്ന വടി വരെയുള്ള ചലനം വൃത്താകൃതിയിലാണ്.
ബന്ധിപ്പിക്കുന്ന വടിക്കും സ്ലൈഡറിനും ഇടയിൽ വൃത്താകൃതിയിലുള്ളതും രേഖീയവുമായ ചലനങ്ങൾക്കിടയിലുള്ള ഒരു പരിവർത്തന പോയിൻ്റ് ആവശ്യമാണ്. സാധാരണയായി രണ്ട് തരത്തിലുള്ള മെക്കാനിസങ്ങളുണ്ട്: ഒരു പന്ത്{1}}തരം, പിൻ{2}}തരം (സിലിണ്ടർ). ഈ സംവിധാനം സ്ലൈഡറിനുള്ള വൃത്താകൃതിയിലുള്ള ചലനത്തെ രേഖീയ ചലനമാക്കി മാറ്റുന്നു.
ഒരു പഞ്ച് പ്രസ്സ് മെറ്റീരിയലിൽ സമ്മർദ്ദം ചെലുത്തുന്നു, അത് പ്ലാസ്റ്റിക്കായി രൂപഭേദം വരുത്തുകയും ആവശ്യമുള്ള രൂപവും കൃത്യതയും കൈവരിക്കുകയും ചെയ്യുന്നു. അതിനാൽ, മെറ്റീരിയൽ സ്ഥാപിക്കുന്ന ഒരു കൂട്ടം ഡൈകൾ (അപ്പർ, ലോവർ ഡൈസ്) ആവശ്യമാണ്. യന്ത്രം മർദ്ദവും രൂപഭേദവും പ്രയോഗിക്കുന്നു, പ്രോസസ്സിംഗ് സമയത്ത് മെറ്റീരിയലിൽ പ്രയോഗിക്കുന്ന ബലം സൃഷ്ടിക്കുന്ന പ്രതിപ്രവർത്തന ശക്തി പഞ്ച് പ്രസ്സ് മെക്കാനിസം ആഗിരണം ചെയ്യുന്നു.
മെഷീൻ സ്പെസിഫിക്കേഷൻ
ഒരു മെക്കാനിക്കൽ പഞ്ച് പ്രസ്സ് പ്രധാനമായും ഇനിപ്പറയുന്ന ഭാഗങ്ങൾ ഉൾക്കൊള്ളുന്നു: ബോഡി, മോട്ടോർ, ഗിയർ, ക്ലച്ച്, ബ്രേക്ക്, ക്രാങ്ക്ഷാഫ്റ്റ്, കണക്റ്റിംഗ് വടി, സ്ലൈഡ്, വർക്ക് ബെഞ്ച്, കൺട്രോൾ സിസ്റ്റം.
| മോഡൽ സ്പെസിഫിക്കേഷൻ ഇനം |
GV{0}}JB23L-10 | GV{0}}JB23L-16 | GV{0}}JB21L-25 | GV{0}}JB21L-40 | GV-JB21L-63 | GV{0}}JB21L-80 GV{0}}JB23L-80 |
GV{0}}JB21L-100 GV{0}}JB23L-100 |
GV{0}}JB21L-125 | GV{0}}JB21L-165 | GV{0}}JB21L-200 | |||
നാമമാത്ര ശേഷി |
കെ.എൻ | 100 | 160 | 250 | 400 | 630 | 800 | 1000 | 1250 | 1650 | 2000 | ||
റേറ്റുചെയ്ത ടൺ പോയിൻ്റ് |
മി.മീ | 2.5 | 3 | 3.5 | 3.5 | 5 | 5 | 5.5 | 6 | 6 | 6 | ||
സ്ലൈഡ് സ്ട്രോക്കിൻ്റെ ദൈർഘ്യം |
മി.മീ | 63 | 70 | 80 | 80 | 120 | 120 | 130 | 140 | 140 | 145 | ||
മിനിറ്റിന് സ്ട്രോക്കുകൾ |
次/മിനിറ്റ് | 135 | 125 | 55 | 50 | 45 | 42 | 38 | 38 | 38 | 38 | ||
പരമാവധി ഷട്ട് ഉയരം |
മി.മീ | 160 | 180 | 200 | 265 | 300 | 300 | 370 | 370 | 360 | 410 | ||
പിറ്റ്മാൻ നീളത്തിൻ്റെ ക്രമീകരണം |
മി.മീ | 35 | 45 | 50 | 65 | 80 | 80 | 100 | 100 | 100 | 100 | ||
സ്ലൈഡിൽ നിന്നുള്ള ദൂരം ഫ്രെയിമിൽ നിന്ന് ഇടത്തരം |
മി.മീ | 160 | 165 | 210 | 250 | 310 | 330 | 380 | 395 | 395 | 400 | ||
ടേബിൾ ഏരിയ (FB ×RL) |
മി.മീ | 315 × 450 |
300 × 460 |
400 × 560 |
460 × 720 |
570 × 860 |
600 × 920 |
720 × 1080 |
740 × 1150 |
750 × 1200 |
770 × 1250 |
||
സ്ലൈഡറിൻ്റെ താഴത്തെ വലിപ്പം (FB ×RL) |
മി.മീ | 150 × 170 |
180 × 200 |
220 × 250 |
235 × 300 |
270 × 365 |
310 × 380 |
340 × 430 |
340 × 360 |
410 × 500 |
410 × 500 |
||
ഇതിനായി സ്ലൈഡിൽ ദ്വാരം ഇടുക പഞ്ച് ഷങ്ക് (ദിയ × ഡെപ്) |
മി.മീ | Φ30×55 | Φ40×60 | Φ40×60 | Φ50×70 | Φ60×80 | Φ60×80 | Φ60×85 | Φ60×90 | Φ60×95 | Φ60×95 | ||
ബോൾസ്റ്ററിൻ്റെ കനം |
മി.മീ | 45 | 50 | 60 | 65 | 80 | 100 | 110 | 110 | 120 | 120 | ||
തറയ്ക്ക് മുകളിലുള്ള മേശയുടെ ഉയരം |
മി.മീ | / | 800 | 860 | 840 | 850 | 890 | 930 | 980 | 900 | 1040 | ||
പ്രധാന ട്രാമിൻ്റെ പരമാവധി ചെരിവ് |
Deg | 30 | 30 | / | / | / | 25 | 25 | / | / | / | ||
മോട്ടറിൻ്റെ ശക്തി |
kW | 1.1 | 1.5 | 2.2 | 5.5 | 7.5 | 7.5 | 11 | 11 | 11 | 15 | ||
മൊത്തത്തിലുള്ള അളവ് (FB×RL×H) |
മി.മീ | 895 ×715 ×1657 |
1125 ×840 ×1950 |
1760 ×1360 ×2470 |
1760 ×1360 ×2470 |
1930 ×1530 ×2820 |
2000 ×1570 ×2900 |
2300 ×1800 ×3500 |
2380 ×1800 ×3600 |
2450 ×1850 ×3700 |
2540 ×2010 ×3650 |
||
മൊത്തം ഭാരം |
കി. ഗ്രാം | 630 | 1100 | 2285 | 4800 | 7000 | 8000 | 12500 | 14000 | 16500 | 18000 | ||
മെഷീൻ പ്രയോജനം:
1. ഉയർന്ന കാഠിന്യവും കൃത്യതയും: മെഷീൻ ബോഡി സ്റ്റീൽ പ്ലേറ്റുകളിൽ നിന്ന് ഇംതിയാസ് ചെയ്യുന്നു, ആന്തരിക സമ്മർദ്ദം ഇല്ലാതാക്കാൻ-ചികിത്സിക്കുന്നു, ഇത് ദീർഘകാല സ്ഥിരതയും രൂപഭേദവും ഉറപ്പാക്കുന്നു.
2. സുസ്ഥിരമായ പ്രവർത്തനം: ദീർഘകാല-കൃത്യതയും സുസ്ഥിരതയും ഉറപ്പാക്കിക്കൊണ്ട്, കോർ ഘടകങ്ങൾ കഠിനമാക്കുകയും മിനുക്കപ്പെടുകയും ചെയ്യുന്നു.
3. സുരക്ഷിതവും വിശ്വസനീയവും: വളരെ സെൻസിറ്റീവ് ക്ലച്ച്/ബ്രേക്ക്, ഡ്യുവൽ സോളിനോയിഡ് കൺട്രോൾ വാൽവുകൾ, ഓവർലോഡ് സംരക്ഷണം എന്നിവയാൽ സജ്ജീകരിച്ചിരിക്കുന്ന ഈ മെഷീൻ സുരക്ഷിതമായ പ്രവർത്തനവും കൃത്യമായ നിയന്ത്രണവും നൽകുന്നു.
4. കാര്യക്ഷമമായ ഓട്ടോമേഷൻ: ഫീഡ് ഡിറ്റക്ഷൻ, പ്രീ{1}}കട്ട് ചെയ്യൽ എന്നിവ പോലുള്ള പ്രവർത്തനങ്ങൾ സ്വയമേവ പ്രവർത്തനക്ഷമമാക്കാൻ ഒരു ഓട്ടോമാറ്റിക് ഫീഡറുമായി ബന്ധിപ്പിക്കാൻ കഴിയും
അപേക്ഷ
വീട്ടുപകരണങ്ങൾ, ഹാർഡ്വെയർ ഘടകങ്ങൾ, കുക്ക്വെയർ മുതലായവ സ്റ്റാമ്പ് ചെയ്യുന്നതിനും രൂപപ്പെടുത്തുന്നതിനും മെക്കാനിക്കൽ പ്രസ്സ് മെഷീൻ വ്യാപകമായി ഉപയോഗിക്കുന്നു. ചെറിയ വീട്ടുപകരണങ്ങളിൽ, 63T പഞ്ച് പ്രസ്സ് പ്രധാനമായും ഉപയോഗിക്കുന്നത് ഫാനിൻ്റെ ആകൃതിയിലുള്ള കെറ്റിലുകൾ, ഇലക്ട്രിക് ഇരുമ്പുകൾ, വൃത്താകൃതിയിലുള്ള അടുക്കള പാത്രങ്ങൾ എന്നിവ മുറിക്കാനാണ്.
